電磁石のお勉強をした後に紙コップスピーカを作ります。

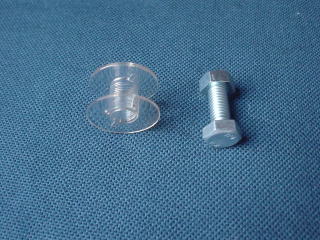

ボビンはダイソーにある
12色の糸が巻いてあるミシン用の
ものの糸をほどいて使います。

鉄心には６ｍｍのボルトナットを
使います。

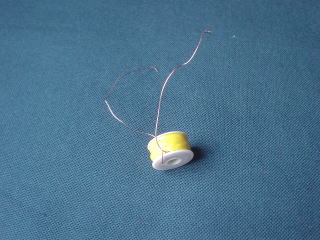

０．４ｍｍのポリウレタン線を200回巻き
線の両端をサンドペーパで被覆をはがします。
ポリウレタンは半田ごての熱で溶けるので
はがさずにハンダ付けすることもできます。
ビニールテープを半分に切ったテープを
上から巻きます。

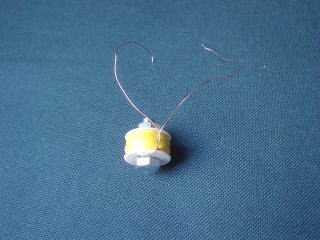

コイルに鉄心を入れて、乾電池を
コイルの両端につないで、鉄釘や
クリップをすいつけて実験します。
電圧を変えると磁石の強さは？
どんなものが吸い付くか？
鉄心の代わりに他の金属では？
など、実験しよう。

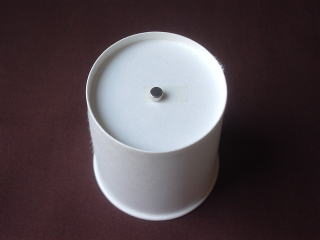

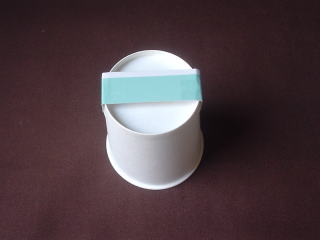

２０５ｍｌの紙コップの裏底の中央に
ダイソーの10個105円の紙押さえを
分解して取り出したネオジム磁石を
貼り付けます。

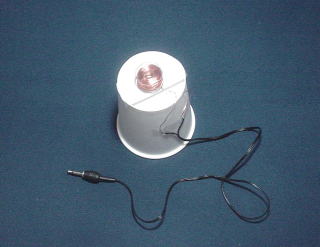

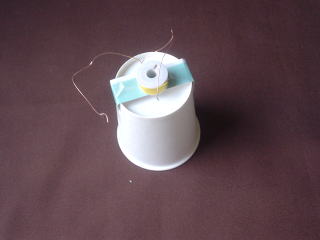

電磁石の実験用に作ったコイルを
この橋の上にセロハンテープで
固定します。

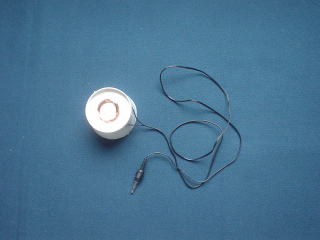

ラジオカセットなどのイヤホン端子に
このコイルを接続するとスピーカに
なります。
磁石とコイルは接触しないようにして
出来るだけ近くすると音は大きくなります。
ダンボールなどを共鳴箱にすると、もっと
いい音になるよ。
普通のスピーカほど大きな音はしませんが
静かな部屋なら何とか聴けます。
音を振動で体感することも出来ます。

これは、磁石の方が重いので、コイルが動いています。
可動コイル型です。

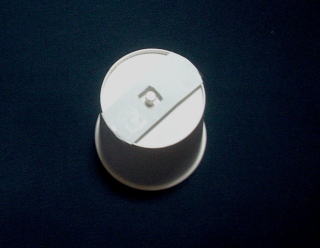

磁石がコイルの入り口あたりに
来るように改良しました。
同じネオジムを3段重ねです。

橋もコップぎりぎりまで切り詰めました。

磁石は1個でもいいです・・・音が一番大きく
なる高さに調節してください。
コイルの中心まで持ってくると音は小さくなるよ。
磁石がコイルに当たらない様に注意してね。

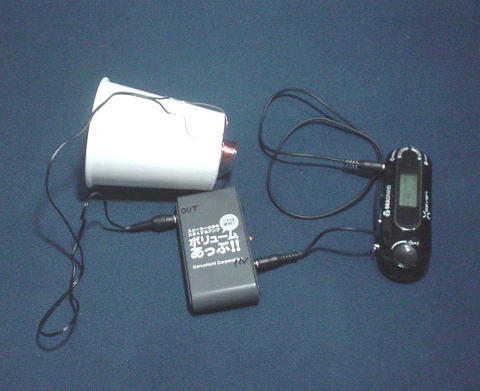

音源にデジタルプレーヤを使い、キャンドウのボリュウムアップで増幅
するとこんな感じです。
ボリュウムアンプは入力端子のジャックをつけ、スイッチONでLEDが
点くように改造しています。
ボリュウムアップは改造しないでそのままでもいいよ。
