クリップモーター

簡単モーターにクリップモーターがあります、皆さんいろいろと工夫されていますが
電池ホルダーを含めて全てクリップで作りました。

コイルの作り方などは自由研究です。

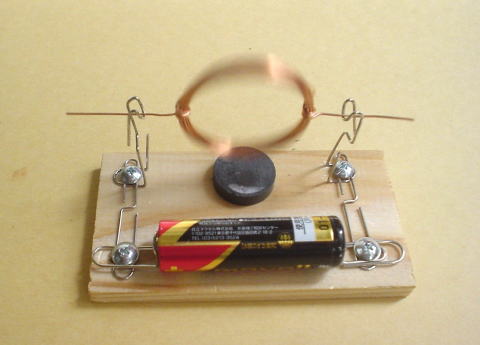

これが本当のクリップモーター・・・・・・よく回っています。

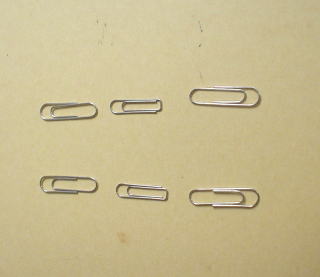

クリップは6個です。
真ん中のクリップはやや小さめの物です。

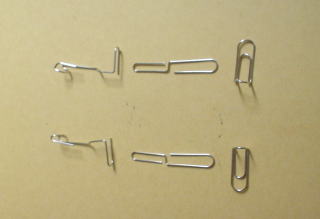

クリップをこのように加工します。
単に伸ばしたりニッパーで曲げるだけです。

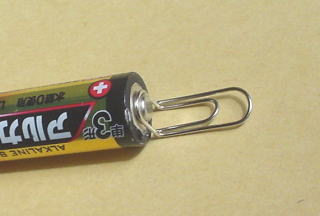

クリップが電池のプラスの端子にぴったり
はまり電池がずれません。

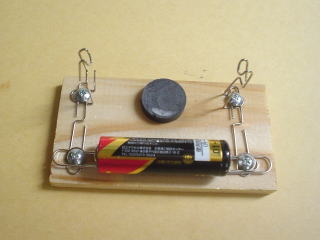

木の台に木ねじでとめます。
平ワッシャが有ればしっかりとまります。

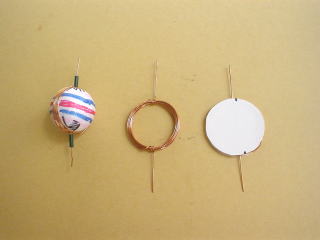

回転子のコイルです。

左から、発泡スチロールの玉に
コイルを巻いたもの。

０．６ｍｍのエナメル線を10回巻いたもの
（これが一般的）

丸い巻きわくにコイルを巻いたもの。

丸い厚紙を半分に切り、それよりやや
大きめの丸い紙を両側に貼った
まき枠にコイルを巻いたもの。

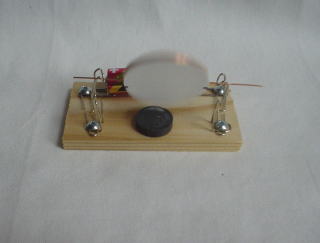

これに絵などを描くと楽しいよ。
