充電カー

モーターの電源に電池で充電したコンデンサーを利用する自動車です。
コンデンサーは蓄電容量の大きい電気二重層コンデンサーを利用します。
電気二重層コンデンサーは2.5V 10Fを使いました、もっと大きな容量の
ものを使うと走る時間は長く成りますが値段が高くなります。
耐電圧2.5Vのコンデンサーに3Vの電池で充電すので直列にダイオードを
入れて電圧を落とすと同時に間違って+−を逆にして充電してもコンデンサーに
電流が流れないようにしています。

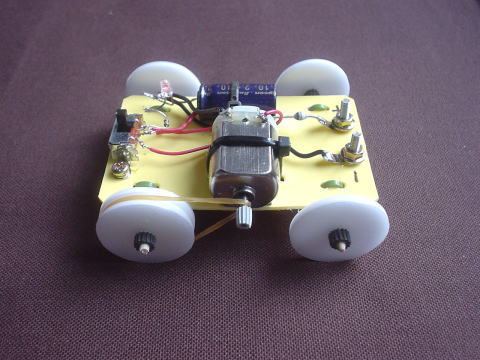

車輪はスチロール板をサークルカッターで丸く切って使いました。

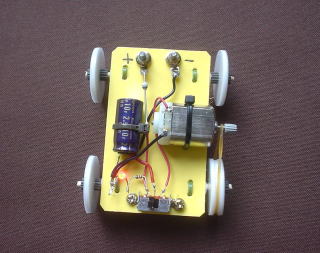

充電が完了するとLEDが
点ります。

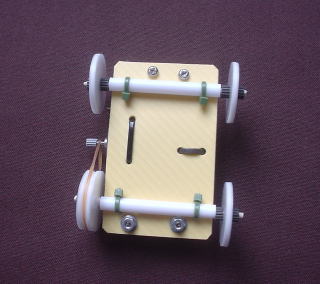

裏側はこんな具合です。

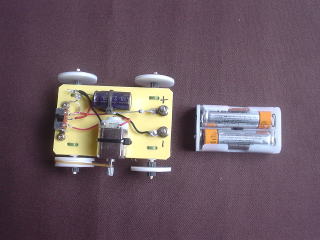

充電は電池ケースの端子を
押し当てて行います。

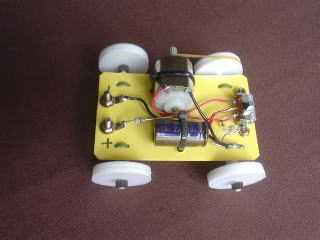

スチロール板で作った車輪が
少し薄いので2枚張り合わせて
作り直しました。
