電磁誘導ぶんぶんゴマ�U

電磁誘導でかざぐるまに付いているLEDを光らせます。

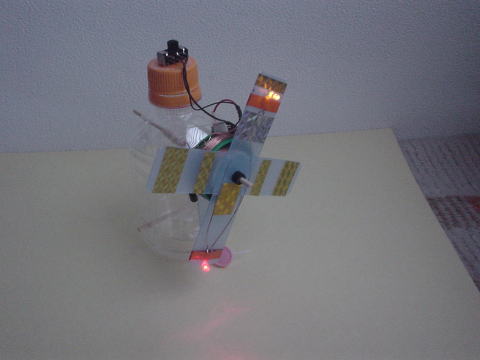

ぶんぶんゴマの要領でひもを引くと光の輪が回ります。
発電機ではないので回らなくてもLEDは点いています。

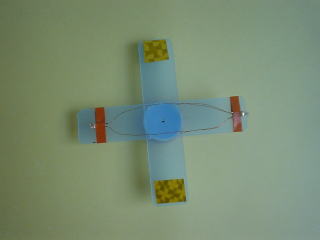

この前作った風車

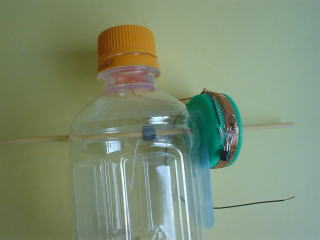

この前作った電磁誘導ぶんぶんゴマ

今回作った電磁誘導ぶんぶんゴマ�Uは下の二つの合体です。

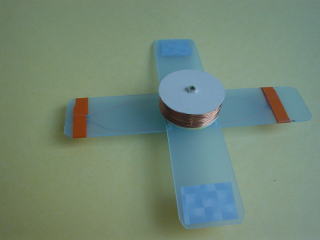

小さなキャップを巻き枠にして０．３ｍｍのエナメル線を約６０回巻きました。

巻き線の端子にLEDを２個並列に接続します。
LEDは現物合わせで、LEDがよく光る方の端子に半田付けします。

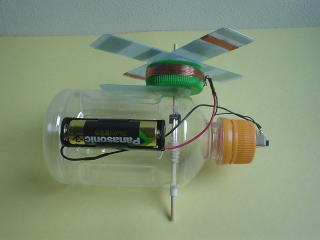

発振回路はコイルの１次２次とも１５回１５回で、中間端子に電池のプラス、トランジスター１個と1ｋΩの抵抗1個です。

電源は単三１本です。
