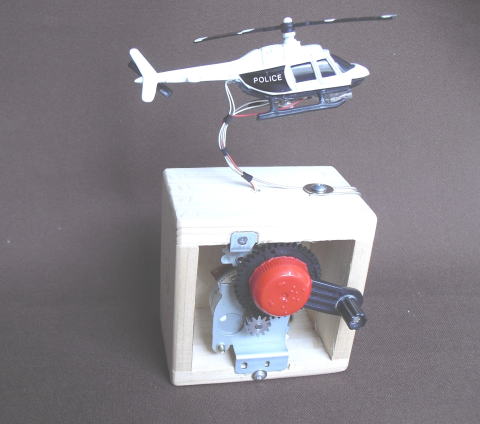

手回しヘリコプター

手回しヘリコプターとは変ですが・・・・
発電機を手で回してその電力で、振動モーターを回してその振動で
ヘリコプターのローターを回そうと言う気の長い話です。
そのついでにLEDも光らせると言うなんとも欲張ったソーチです。
手で回しながら写真が撮れないので、動作の写真はありません。

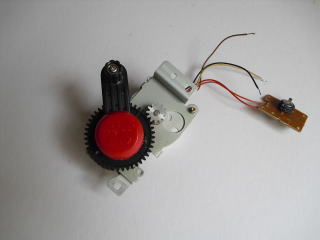

ステッピングモータの平ギアに
ハンドルをつけて手回し発電機に
します。
この発電機は交流なので
振動モータを回すのには直流に
する必要がありますので
整流器を入れます。
LEDも基本的には直流で光らせますが
交流でも自分で整流して光るので
そのまま配線します。

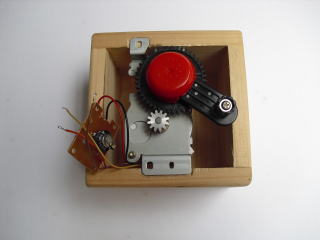

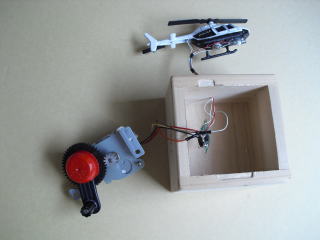

１合升があつたのでこれに
入れました。

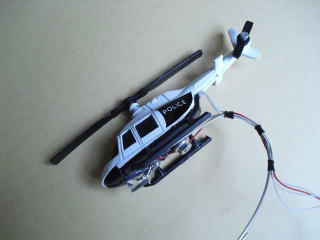

ピアノ線を升に木ネジで
固定します。

発電機をゆっくりと回していくと
LEDが点り振動モータが回りだします。
回転を早めるとあるところでヘリの
ローターが回りだします。
それ以上発電機を早く回すとローター
の回転は止まります。
どうやら振動の共振が関係して
いるようです。
