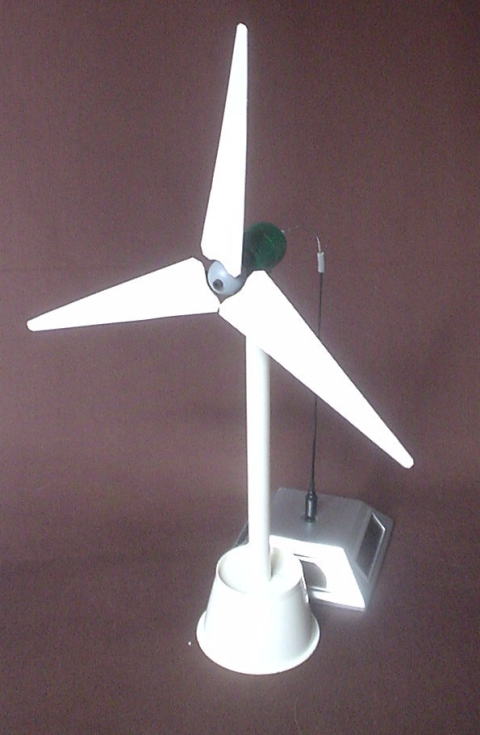

室内ソーラー風車

ゆっくりと回る３枚羽の風力発電を見かけますが、それの模型を作りました。
室内の照明でゆっくりと回る回転台を、秋葉で６８０円で買いました。
この回転台の回る速さで何とか風車を回せないかと・・・考えてみました。
回転台を分解するとソーラーパネル４枚で回るブラシレスモータが入って
いますが、このモータは台座と一体となっていてこのままの姿で使う以外に
改造できません。
このモータで風車を直結で回すことにし、回転軸を９０度変更するために
つるまきバネを利用しました。（ゴムパイプでもできます）
傘型ギアを利用すれば回転台の上に風車をつけることができますが・・・・
今後の課題です。

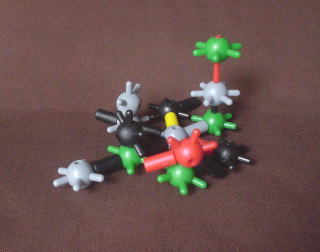

羽のハブには１００円ショップにあつたこのような組み立ておもちゃの１個を
利用します。

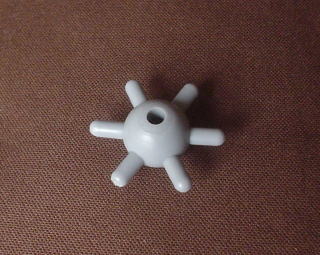

ハブになる部品の爪は６個ありますが
３枚羽にするために爪を３個にし、

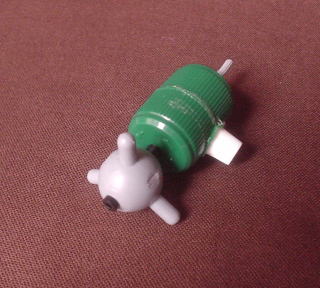

２ｍｍの軸をキャップ２個で作った
軸受けに付けます。

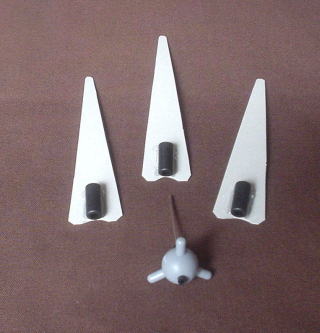

ハブにはめ込むパイプを厚紙で
作った羽に接着します。

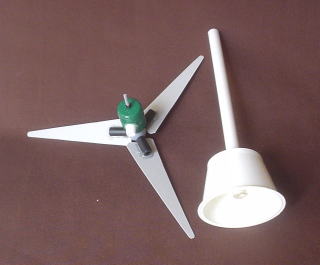

主柱をパイプで作り台座には
プリン？の容器。

羽の角度が自由に変えられるのが
いいです。

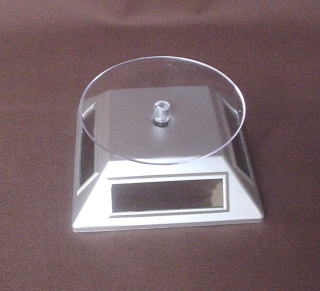

６８０円の回転台

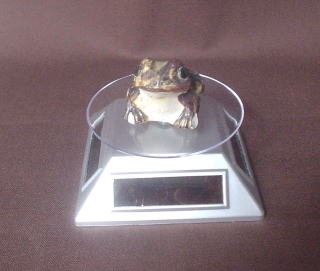

回転台はおもちゃなどを飾るもので
普通の部屋の明るさでゆっくりと
回ります。

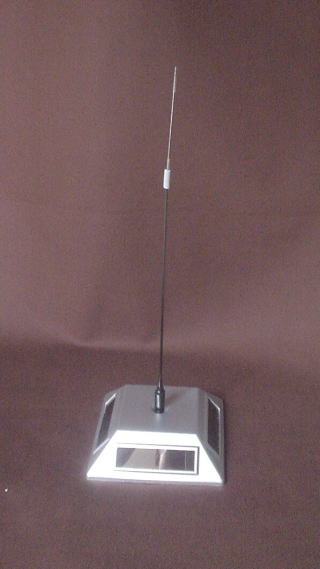

回転台の透明な回転板を外して細い支柱を付けて
先端に細いつるまきバネを付けます。

支柱のつるまきバネを９０度曲げて羽の軸に
つければ、羽がゆっくりと回ります。
