使い捨てカメラ（名称が良くないということで、使いきりカメラといっています）
のフラッシュ部分を有効利用します。

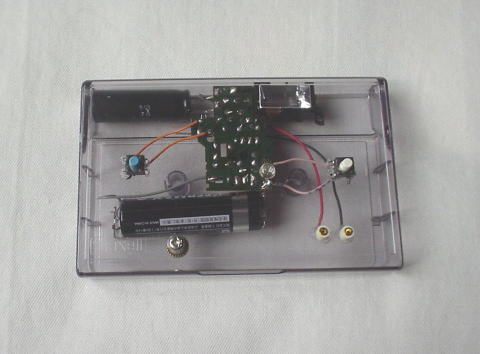

チャージスイッチとトリガースイッチを外部からON出来るようにタクトスイッチを
前面に付けます。
白のチャージスイッチを１０秒程度押してコンデンサーに電気を溜めてた後
青のスイッチを押すとフラッシュが光ります。

発光を直視しないように注意しましょう。

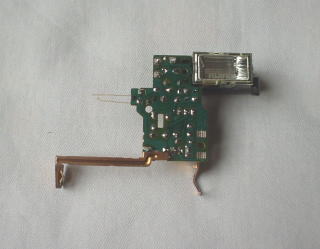

これが「写るんです」の
使いきりカメラから取り出した
基板です。
ＤＣ－ＤＣコンバータの勉強に
なります。

１．５Ｖの直流電圧を用いて
トランジスターで交流に直して
昇圧トランスで高圧電気に変換して
整流の後、３３０Ｖ－150μＦの
コンデンサーに電気を溜めて
キセノンを発光させます。

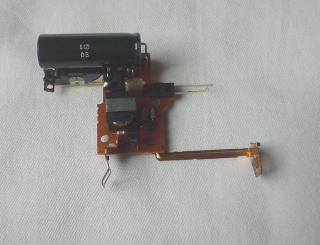

コンデンサーはケースに収まるように
反対側に折り曲げます。

構造が良く分かるように
カセットテープのケースに
入れます。
ケースに収まるように電池の
端子は取り外して、ケースに
じか付けにします。

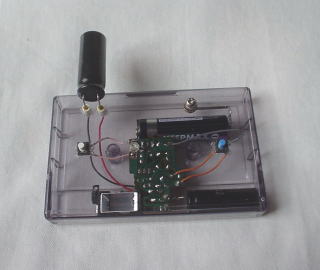

コンデンサーの端子にリード線を
つけ外部に引き出して、実験できる
ようにします。
コンデンサーの端子電圧は１６０Ｖまで
昇圧されています。
このように別のコンデンサーに
チャージして遊びます。
もちろん内部のコンデンサーを使っての
実験も出来ます。

くれぐれも感電には注意してください。
自己責任でお願いします。

高電圧をコンデンサーに溜める実験が出来ますが、危険が伴いますので
自己責任でお願いします。
