LED電球の大改造

LED電球を改造して非常灯にもなる電気スタンドを作りました。

秋葉原で7.5Ｗ型のLED電球（６０Ｗ相当　４６０ルーメン）が３個で１０５０円・・・１個なんと３５０円でした。
相当明るいです。
うちの電球はこれに全部取り換えました。

早速１個を分解してみました。
これまでもいろいろとLED電球は分解してきましたが
これは前面ケースがガラスでした。
これまでの物はケースはすべてプラスチックだったので、そのつもりでこじ開けたら・・・・ガラス片が飛び散りました。

５個のチップが直列に接続されています。
これは期待できます。

他のLED電球の物はこれより小さなチップが２０個ぐらい直列に接続されていて、改造に向いていません。

インバーター部分です。
１００〜２００Ｖに対応しています。

ケースにしっかり埋め込んでありますので取り出すことができません。
再利用はあきらめました。

１チップだけの動作を確認します。

３〜３．５Ｖで光ることを確認。

１．２ＷのパワーLEDです・・・・
秋月で買っても１個２００円はします。
ラッキー・・・・５個で３５０円・・・・思わずうれしくまりました。

シリーズになっているLEDの基板を
ルーターで切り離します。

５個のLEDをパラレルに接続します。

５個のLEDを３．６Ｖのリチュウムイオン充電池で点灯することができました。

基板の熱を逃がすためにアルミの放熱板（ビデオレコーダーの回転
ヘッドの部材）を取り付けました。

LEDの光は相当明るいので直接目で見ると危険です。
ヨーグルトの容器を切ってフードにして
光を和らげます。

ここまでは基本的な実験です。

リチュウムイオン充電池でも
点灯させます。

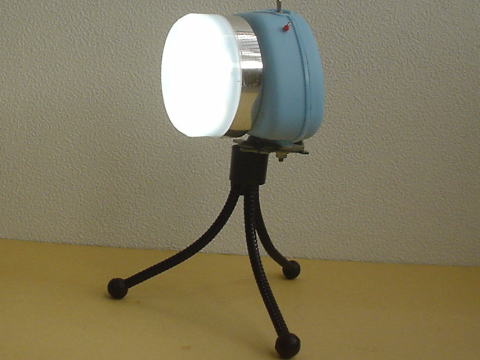

１００円ショップのカメラスタンドに
ネオジム磁石で固定します。
（取り外し自由）

非常用にもなります。

秋葉原で１００円のACアダプター（５Ｖ　２．５A)を利用して使います。
