コイルばねを作る

おもちゃ病院でサッカーゲーム機などの修理でコイルばね（つるまきばね）を取り換えることがありますが、代換品のばねがない時に、それに代わるバネを作る治具を考えました。

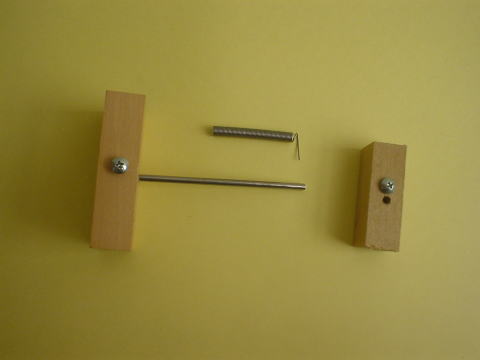

これは３ｍｍの軸に巻き付ける治具です。

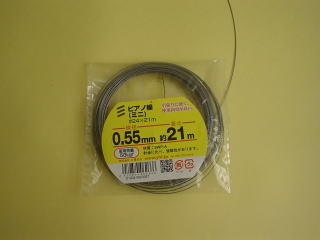

ピアノ線はホームセンターにいろんな径のものを売っています。
これはサッカーゲームの選手を動かす棒と選手をつないでいるバネを作るのに
買ってきたもので３５０円でした。

作り方は、まずピアノ線の端を軸の台座にねじで固定します。

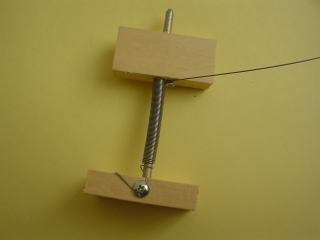

ピアノ線を軸に巻き付けて可動木片のねじに引っ掛けて、台座を回して軸に巻き付けていきます。
必要な長さまで巻きつけて手を放します。
これは４ｍｍの軸径のものです。

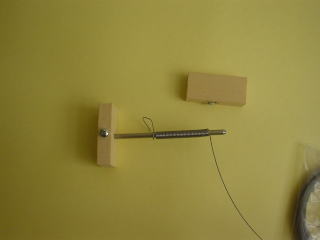

巻き終わったら台座からピアノ線を外して引き抜きます。

３ｍｍと４ｍｍの軸径のものを作りましたが、必要な軸の径のものを作って置くと便利だと思います。

３ｍｍの軸の出来上がりのコイルの内径は３．４ｍｍで
４ｍｍの場合の内径は４．７ｍｍでした。
