ブザーでいらいら棒を作ろう

ブザーを作りましたが、単に鳴らすだけでは面白くないので、一人でも
遊べるゲームいらいら棒にします。

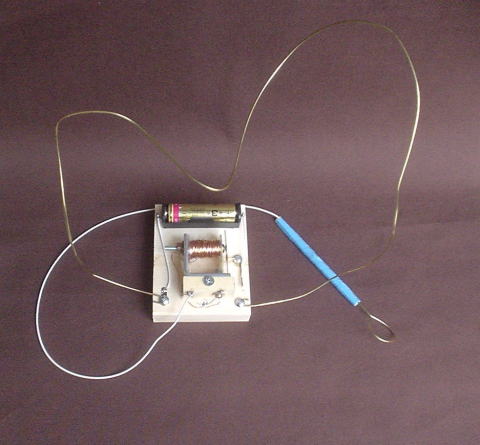

いらいら棒とは、針金で作った輪を曲がりくねった針金に触れずに
いかに早く潜り抜けることが出来るかというゲームです。
また、輪を電線にわざと触れてモールス信号の音にして友達と
通信して遊ぶのもおもしろいよ。

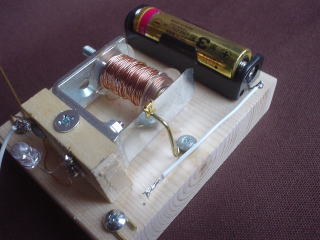

ミシンのボビンを半分に切り
ストローを軸にした巻き枠に
０．４ｍｍのテフロン線を
適当（私の性格もテキトウ）に
巻きます。
ブリキの振動版に金メッキの
端子をハンダ付けします。
真鍮の針金を相手の接点に
使います。

磁気回路は金具を通じてループ状になり磁気の漏れがないようにしました。
これで１．５Ｖでなんとか鳴ります。

接点の調節は木ネジを緩めてゆっくりと真鍮の端子に振動板を押し付けると必ず鳴ります。
音の一番大きいところで木ネジを締めてください・・・・簡単でしょう。

コイルの両端にLEDを付けて
自己誘導電圧で光らせます。
これで接点の火花防止にも
なっています。
１．５Ｖの電池なのにLEDが
光ります。

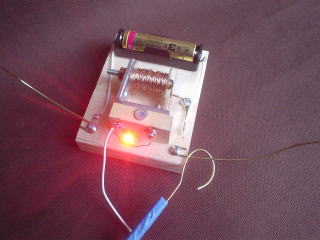

輪の針金とくねくねの針金が接触するとLEDが光りブザーが鳴ります。
